ANHF谐波滤波器

来源:安科瑞电气 查看:588 日期:2020-08-10 【返回

该系列谐波滤波器是一个无源系列的连接低通滤波的电感电容系统,用于消除由三相全波变频负载产生的特有的5、7、11次等低频谐波,它不需要单个调节或按不同的谐波源进行移相。
  • 产品简介
  • 技术参数

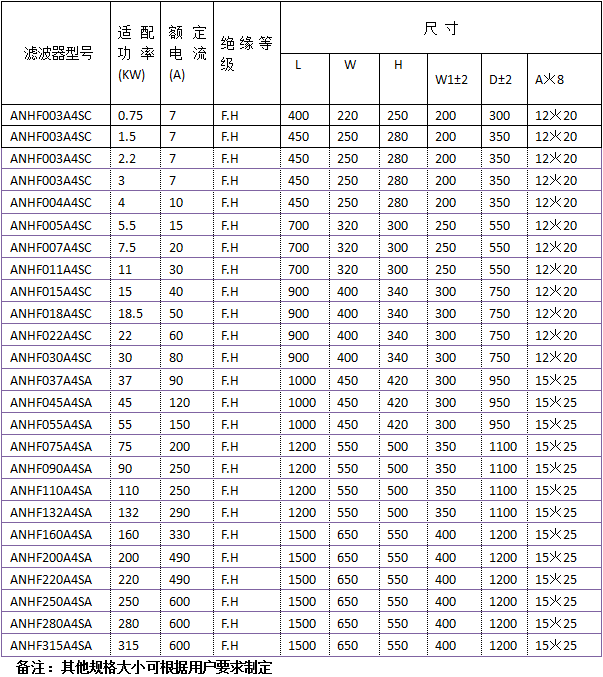

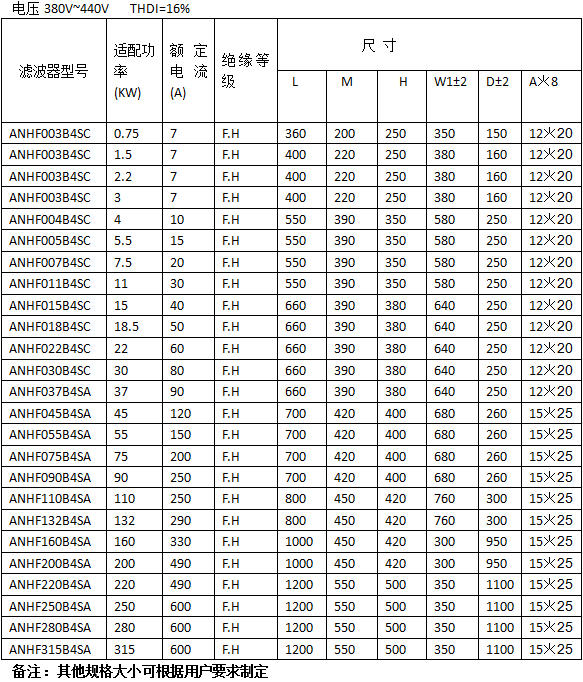

  • 外形尺寸

功能:

  该系列谐波滤波器是一个无源系列的连接低通滤波的电感电容系统,用于消除由三相全波变频负载产生的特有的5、7、11次等低频谐波,它不需要单个调节或按不同的谐波源进行移相。

应用范围:

  适用于三相电子设备诸如可调速的交直流电机驱动器、焊接机、电池充电器、不间断电源(UPS)、感应加热设备、伺服驱动器和其他电子设备。

订货范例:

  具体型号:ANHF015A4SC
  技术要求:适配功率15KW,额定电流40A,电压380V~440V
  滤波效果:A 档 ≤ 10%
  电抗器材质:铜

工作电压

AC:220V-690V

工作电流

20A-660A

工作频率

50/60HZ

交流脉冲电压

能维持承受±2500V的交流脉冲电压

绝缘等级

class F,H

电流总谐波失真率

≤ 10%(A档),≤ 16%(B档)

电压总谐波失真率

≤5%

使用环境

-10~+45℃额定值不会降低,

在45℃-55℃以内,每升高1℃,额定输出电流降低2%

防护等级

IP00-IP22

最大电流

1.5倍额定电流,持续60s

嗓音

≤65dB(风冷散热)

温升

≤70K

抗电强度

铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻

1000VDC绝缘电阻≥100ΩA

海拔高度

≤2000米

外部环境

工作温度

-25℃~+45℃,

相对湿度

≤90%

工作环境

无有害气体、易燃易爆物品,良好的通风条件,如装在柜内,应装通风设备
