无源无线测温传感器

来源:安科瑞电气 查看:1273 日期:2021-04-02 【返回

无源无线测温传感器适用于高低压开关柜中,对易发热电气节点进行温度监测,采集温度量并通过无线方式传输的温度传感器,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。
  • 产品简介
  • 技术参数
  • 方案配置
  • 安装指导
  • 应用案例

功能:
无源无线测温传感器适用于高低压开关柜中,对易发热电气节点进行温度监测,采集温度量并通过无线方式传输的温度传感器,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。

应用范围:
安装于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、母排、电缆搭接点等大电流处。

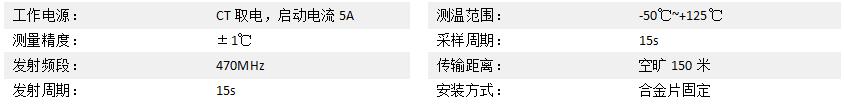

产品参数:


产品特性:
(1)较强取电性能,无工作盲点
断路器触头或开关柜母排上只要有5A一次电流通过就可以让传感器正常工作,不需要额外提供辅助电源。
(2)采用喉箍式结构,安装更方便
无源无线测温传感器尺寸小,安装方便,合金片固定,适用于各种尺寸的触头壁和母排,安装位置灵活,带有防滑硅胶套,安装更方便快捷。
(3)发射周期智能化
可以根据触头臂或母排上感应电流的大小自动调整发送周期,数据发送频率更智能化。
(4)感应能量小,稳定性高
工作功耗≤15W,当检测到被测物不工作时进入待机状态,功耗仅几个uW。
(5)屏蔽结构设计,抗干扰性好
内部硬件设计上,增加了屏蔽罩和保护电路,可以轻松的应对群脉冲和浪涌带来的干扰,手持供电设计,设置和维护更加方便。
喉箍式无源无线采用的是双电源设计,不仅可以感应取电,还可以在断电的情况下用手持巡检仪进行射频供电,可以直接对监测模块进行实时设置和软件升级,这样对于后期维护可以更加方便。
(6)合金材料应用,自产热小
无线测温传感器,采用特殊的软磁合金材料,产热很小,在10000A的大电流下对监测点没有影响,不同于传统硅钢片,取的能量很高,发热很严重,会加重监测点的温度。



方案一:高低压柜内电气接点无线测温
支持电参量测量功能
可跨5面柜
方案二:高压柜内电气接点无线测温带操显功能
单柜就地显示,单面高压柜建议配置
方案三:高低压柜内电气接点无线测温
集中就地显示/就地无显示
方案四:就地壁挂式集中显示方案
可实现远距离中继
方案五:就地壁挂式集中显示方案
方案六:无线测温系统
可带手机APP
安装示意图

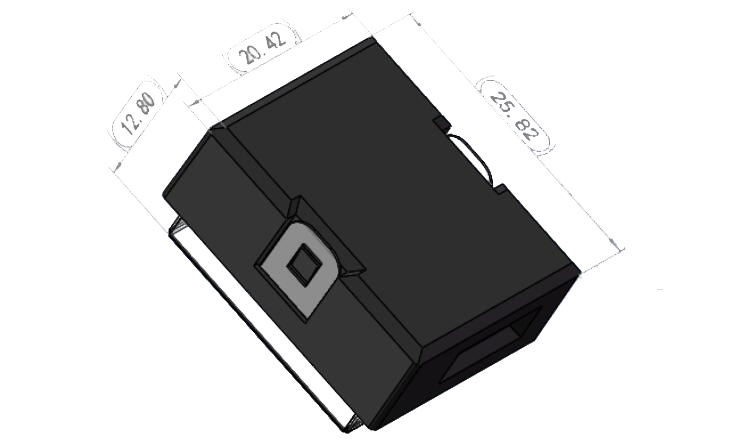

型号:ATE400
传感器尺寸:25.82*20.42*12.8(长*宽*高)
单位:mm

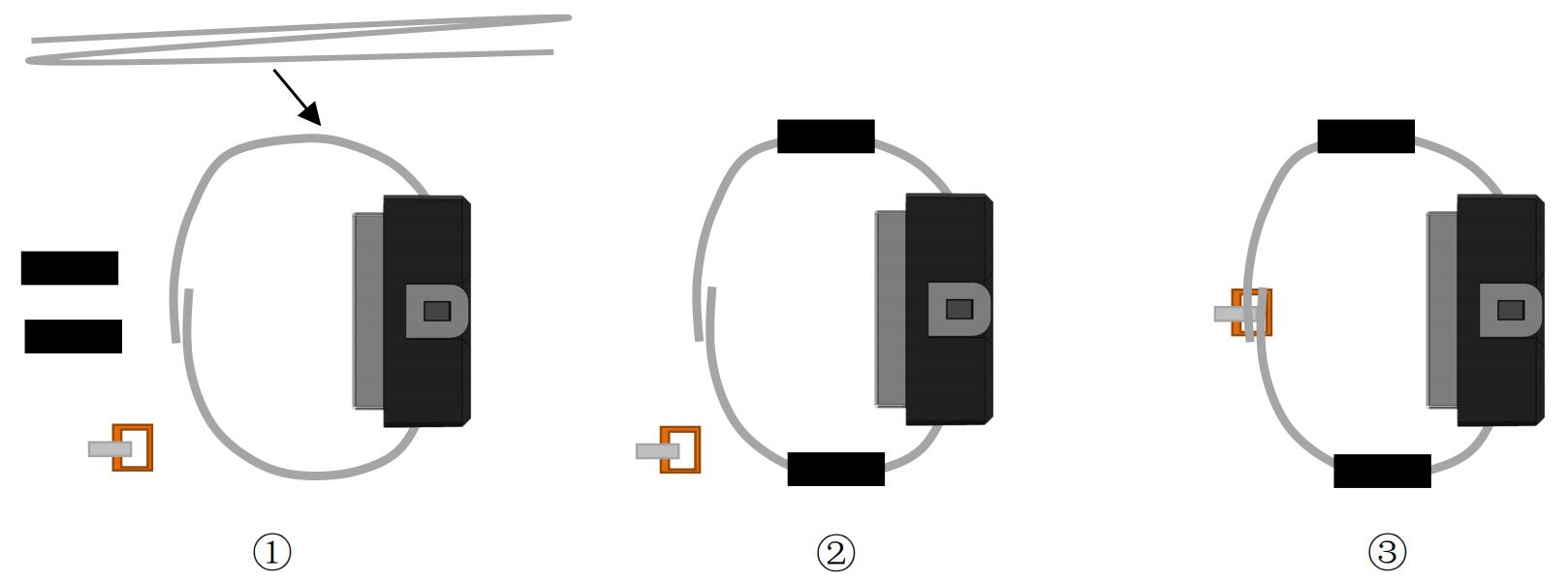

安装步骤

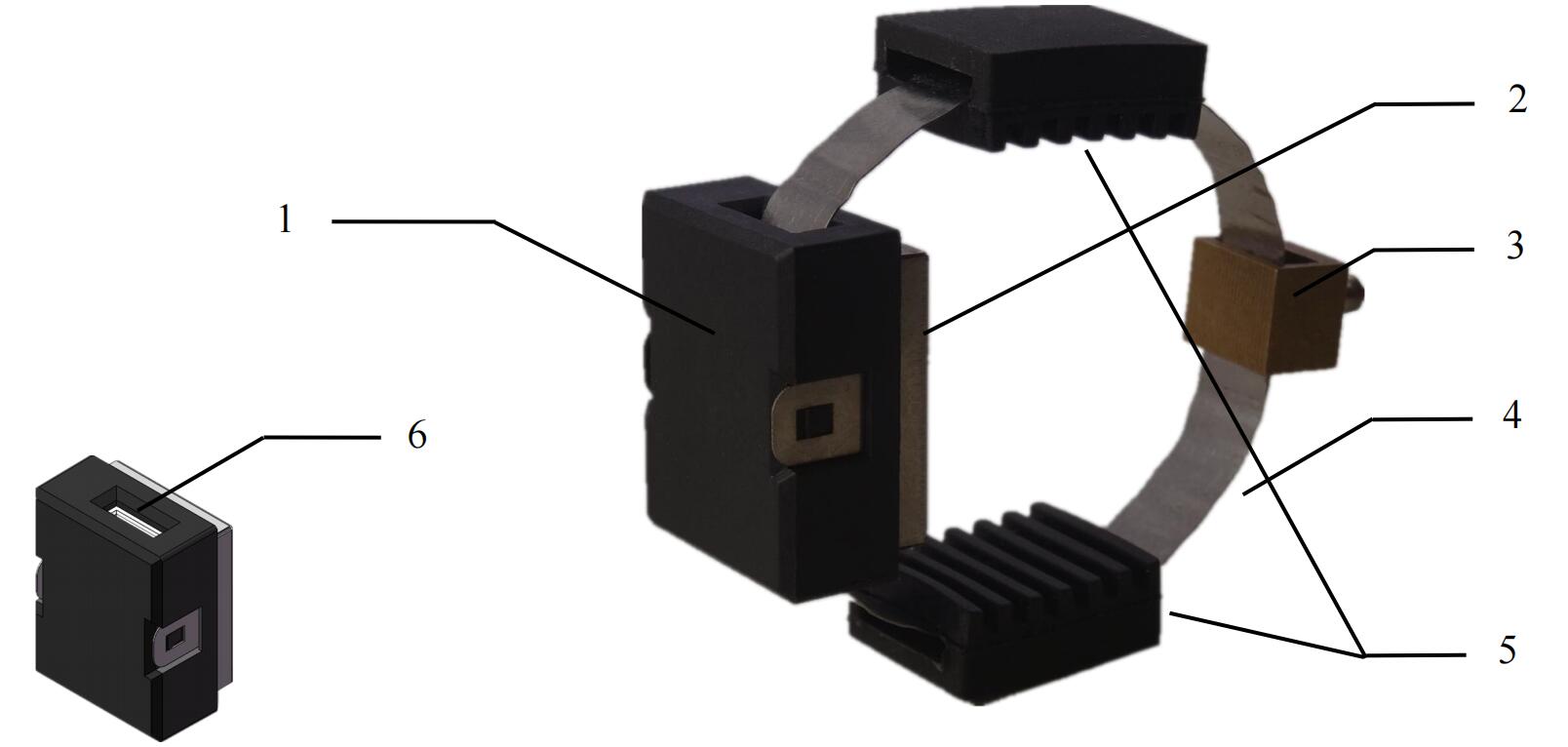

传感器结构
1——温度传感器主体
2——合金底座,与温度探头接触
3——锁扣,用于固定合金片
4——取电合金片,用于感应取电
5——配件,用于支撑合金片
6——合金片安装孔,用于安装合金片

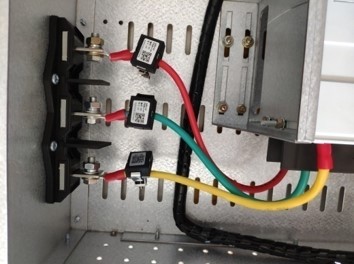

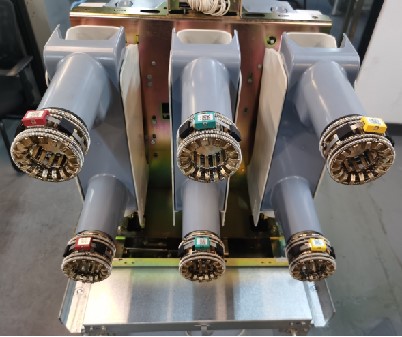

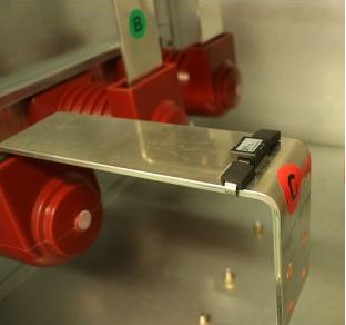

现场应用案例
