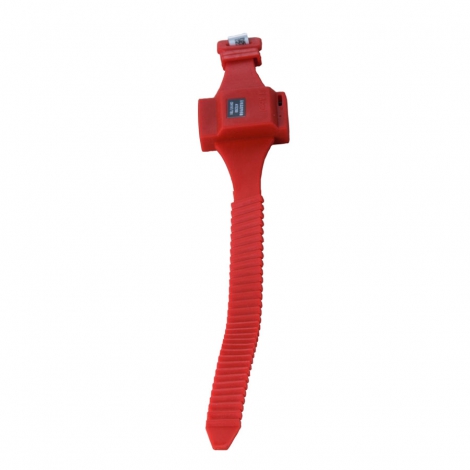

开关柜无线测温传感器

来源:安科瑞电气 查看:902 日期:2021-04-07 【返回

螺栓式无线测温传感器适用于高低压开关柜中,对易发热电气节点进行温度监测,采集温度量并通过无线方式传输的温度传感器,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。
  • 产品简介
  • 技术参数
  • 方案配置
  • 安装指导
  • 应用案例

功能:
螺栓式无线测温传感器适用于高低压开关柜中,对易发热电气节点进行温度监测,采集温度量并通过无线方式传输的温度传感器,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。

应用范围:
安装于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、母排、电缆搭接点等大电流处。

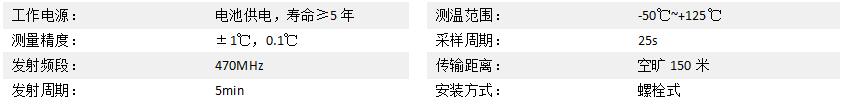

产品参数:


产品特性:
(1)阻燃材质,安全放心
采用V0级阻燃材料,选材放心,具备阻燃证明。
(2)安装牢靠
体积小巧,采用表带式安装,安装位置灵活多样,倒扣式表带防止脱落,安装稳固牢靠。
(3)低功耗
工作功耗≤15W,待机功耗只有几uW。
(4)使用寿命长
持续工作使用寿命≥50000h,寿命长达5年以上。
(5)稳定成本低
实时在线传输数据,抗干扰性强,接触式测温,无线传输,成本低。
(6)合金材料应用,自产热小
无线测温传感器,采用特殊的软磁合金材料,产热很小,在10000A的大电流下对监测点没有影响,不同于传统硅钢片,取的能量很高,发热很严重,会加重监测点的温度。



方案一:高低压柜内电气接点无线测温
支持电参量测量功能
可跨5面柜

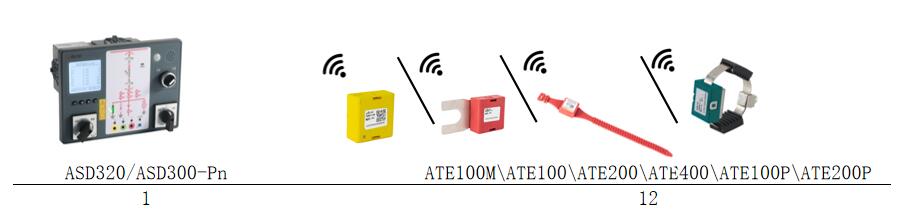

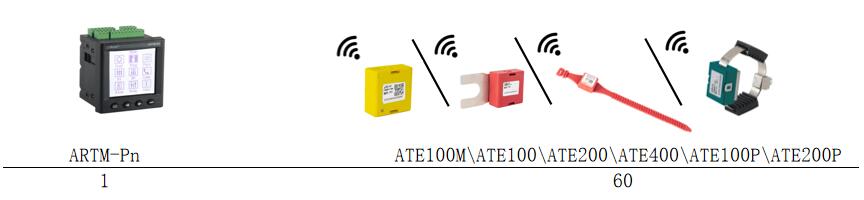

方案二:高压柜内电气接点无线测温带操显功能
单柜就地显示,单面高压柜建议配置

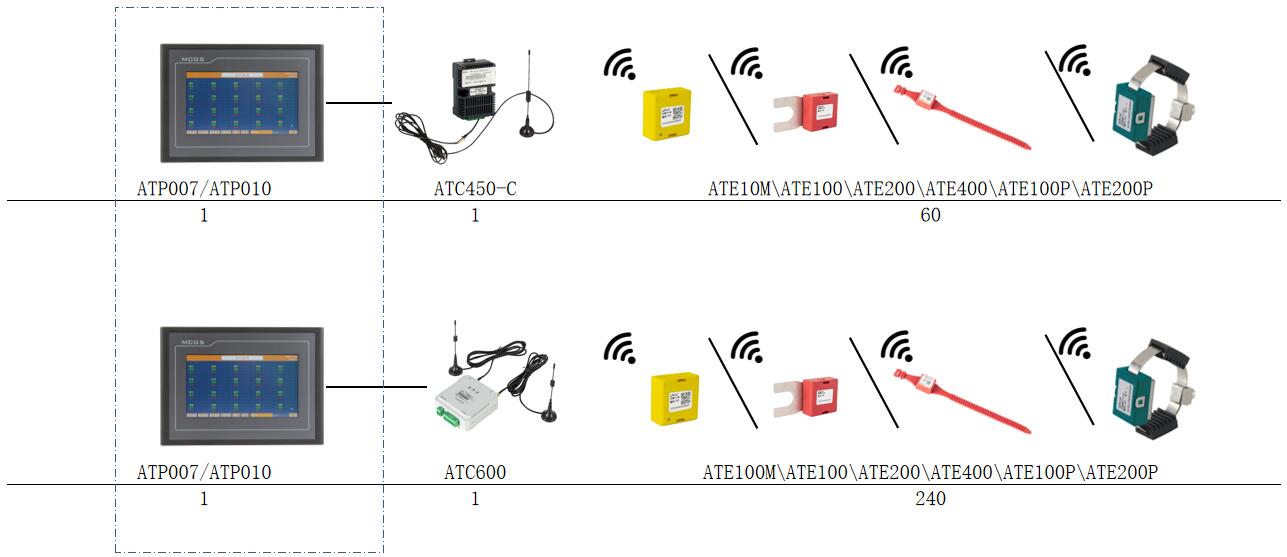

方案三:高低压柜内电气接点无线测温
集中就地显示/就地无显示

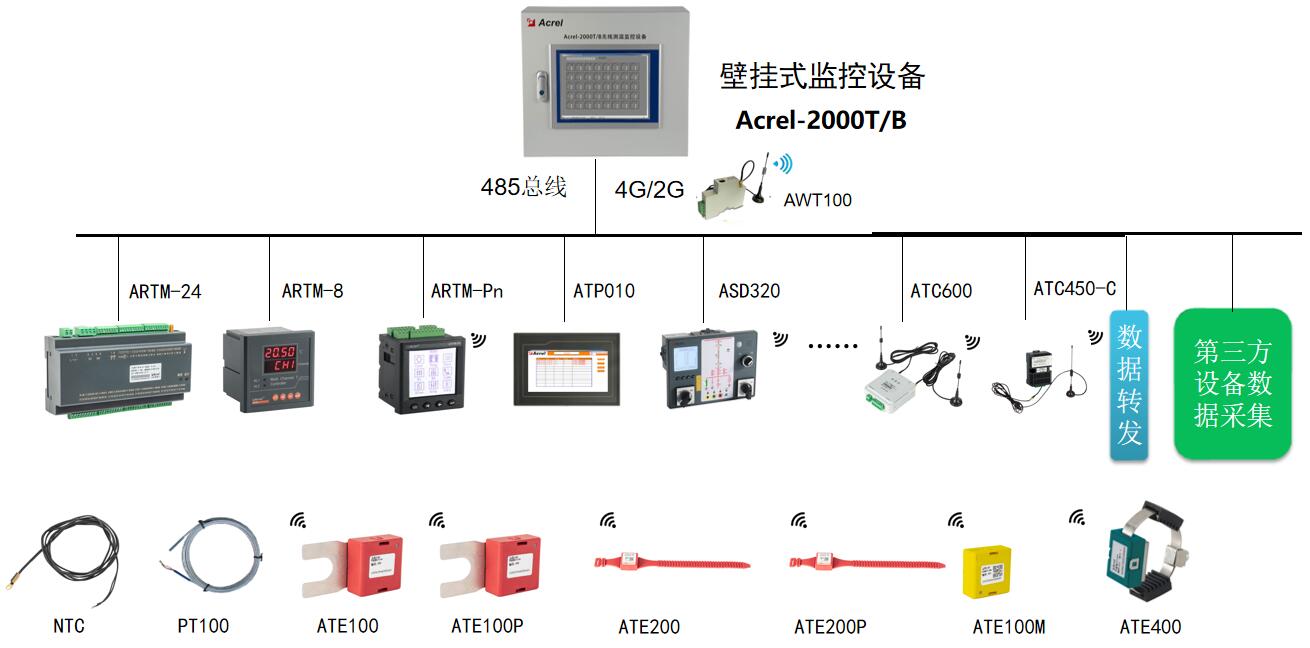

方案四:就地壁挂式集中显示方案
可实现远距离中继
方案五:就地壁挂式集中显示方案

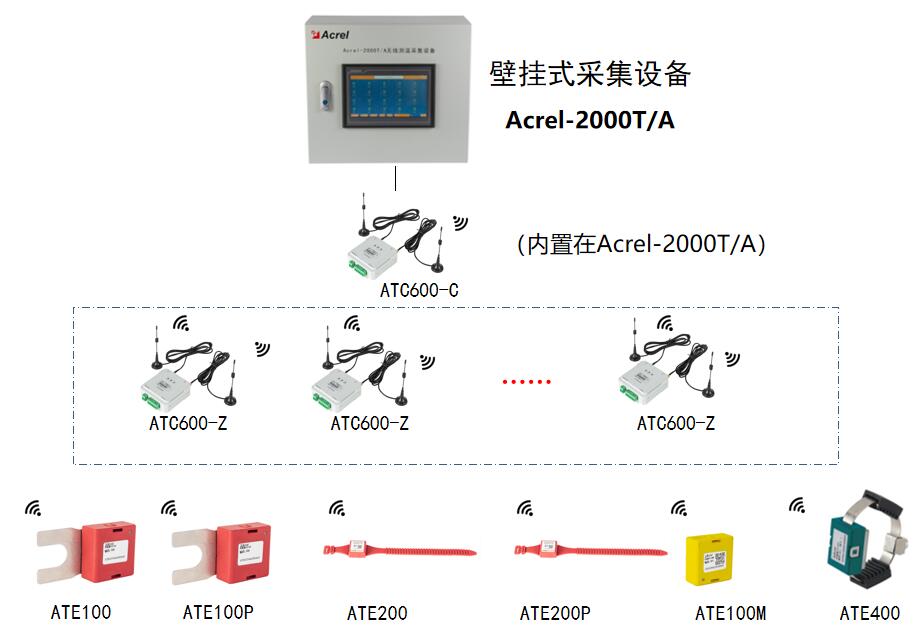

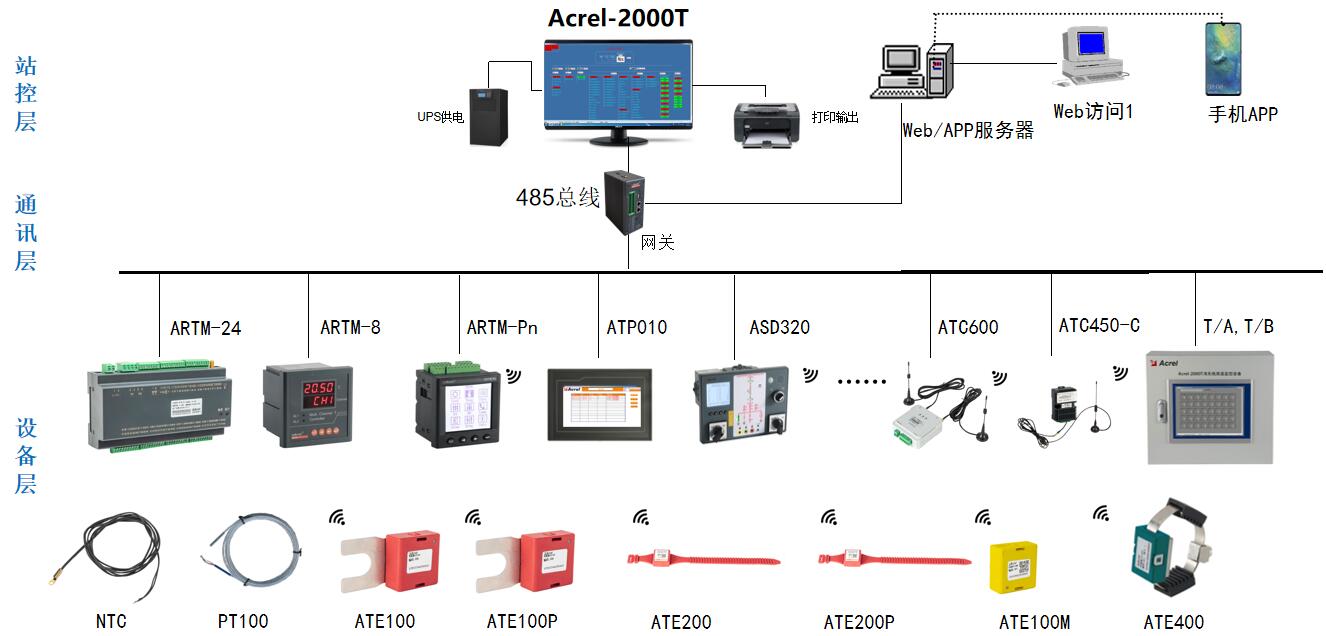

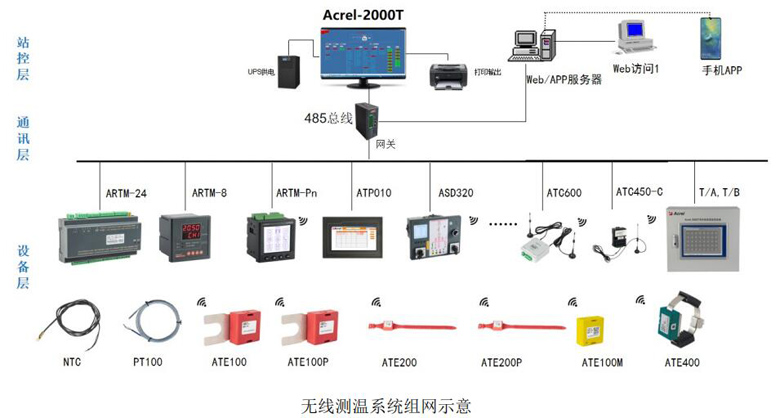

方案六:无线测温系统
可带手机APP
安装示意图

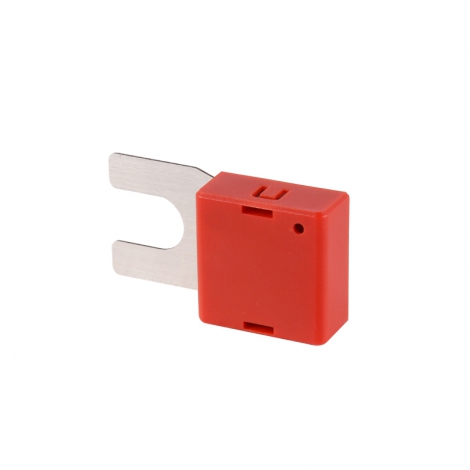

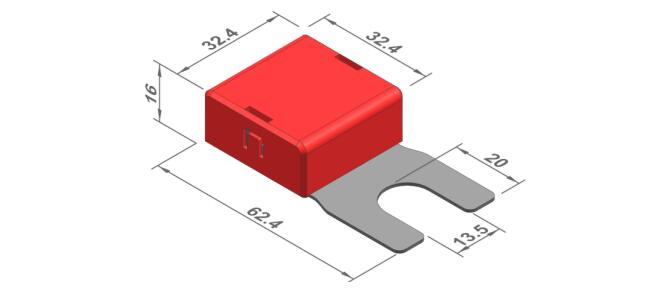

型号:ATE100
传感器尺寸:62.4*32.4*16(长*宽*高)
单位:mm

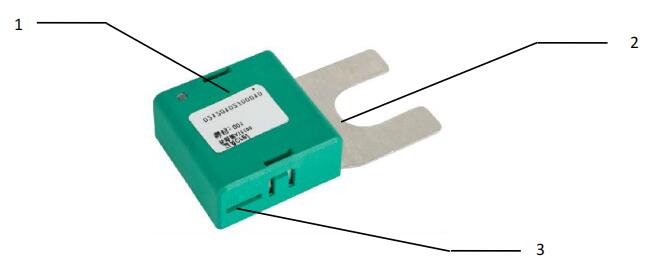

传感器结构
1——无线温度传感器主体
2——合金底板,与测温探头接触
3——电池开关

安装步骤
拆下安装位置搭接处的螺丝,将传感器固定在安装位置,对准合金底板的开孔,然后旋紧螺丝固定,安装完成后打开电池开关。
ATE100螺栓式无线测温传感器适用于电缆与母排搭接处,电缆与隔离刀闸搭接处。

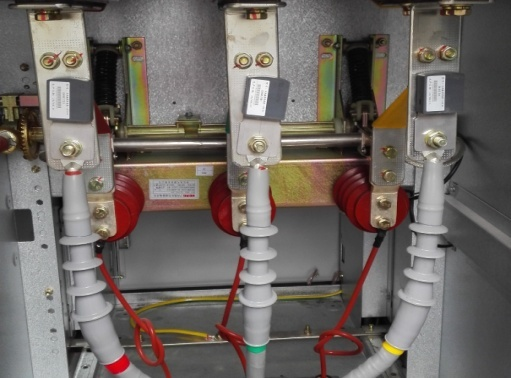

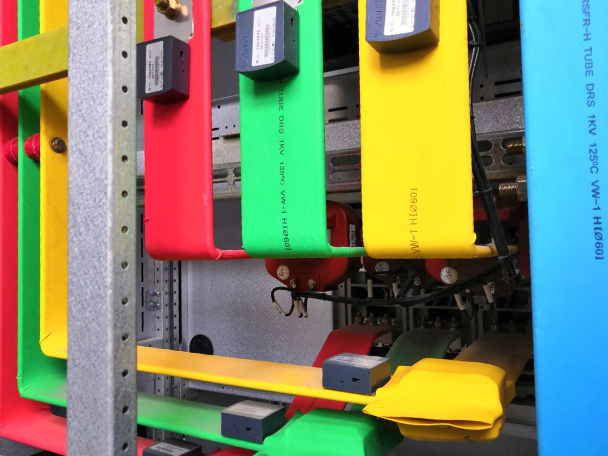

现场应用案例
