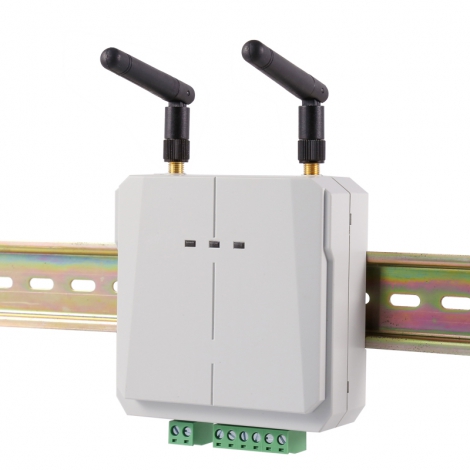

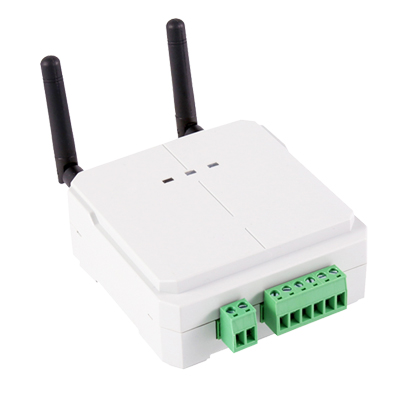

无线测温收发器

来源:安科瑞电气 查看:760 日期:2021-04-07 【返回

ATC-RL系列无线透传模块采用透明的数据传输方式,将信息通过RS485传送至终端设备实现无线互联。该模块支持470MHz信号频段,可以实现点对点的主从收发模式和星型网络连接的数据传输模式。该技术不需要重新架设通讯网络结构,用户使用更加方便,同时大大降低了成本。
  • 产品简介
  • 技术参数
  • 方案配置
  • 安装指导

功能简介:
ATC-RL系列无线透传模块采用透明的数据传输方式,将信息通过RS485传送至终端设备实现无线互联。该模块支持470MHz信号频段,可以实现点对点的主从收发模式和星型网络连接的数据传输模式。该技术不需要重新架设通讯网络结构,用户使用更加方便,同时大大降低了成本。
ATC-RL系列无线透传模块采用的无线扩频调制技术相比较传统的FSK技术,通信距离更远,可以实现方圆5公里范围内覆盖;信号穿透性强,适用于环境复杂、封闭性强的应用场景;同时功耗只有原来的十分之一左右,大大增加了产品的使用寿命。

应用场合:
型号:ATC450-C
应用场合:可接收60个ATE100/ATE100M/ATE200/ATE400传感器数据


型号:ATC600
应用场合:可接收240个ATE100/ATE100M/ATE200/ATE400传感器数据

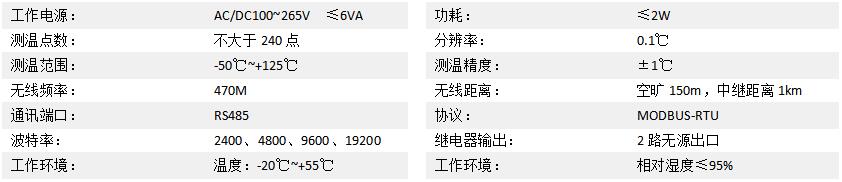

产品参数:



方案一:高低压柜内电气接点无线测温
支持电参量测量功能
可跨5面柜
方案二:高压柜内电气接点无线测温带操显功能
单柜就地显示,单面高压柜建议配置
方案三:高低压柜内电气接点无线测温
集中就地显示/就地无显示
方案四:就地壁挂式集中显示方案
可实现远距离中继
方案五:就地壁挂式集中显示方案
方案六:无线测温系统
可带手机APP

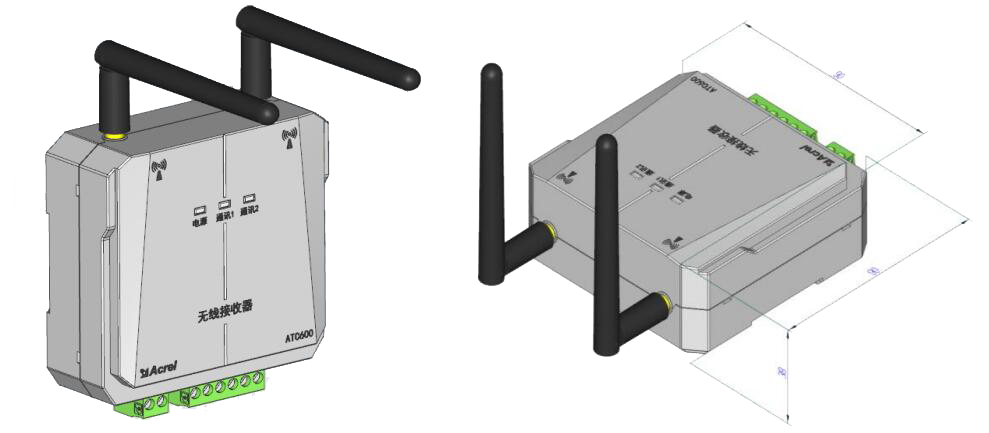

安装示意图一
型号:ATC600
传感器尺寸:90*90*38(长*宽*高)
单位:mm

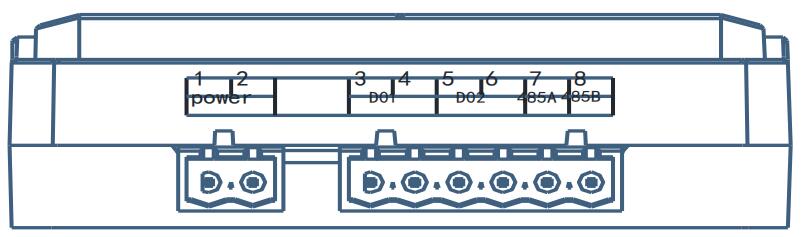

接线图
无线测温收发器ATC600接线端子。1、2号为辅助电源端子,3、4为DO1输出,5、6为DO2输出,7、8为RS485接口的A、B端子。

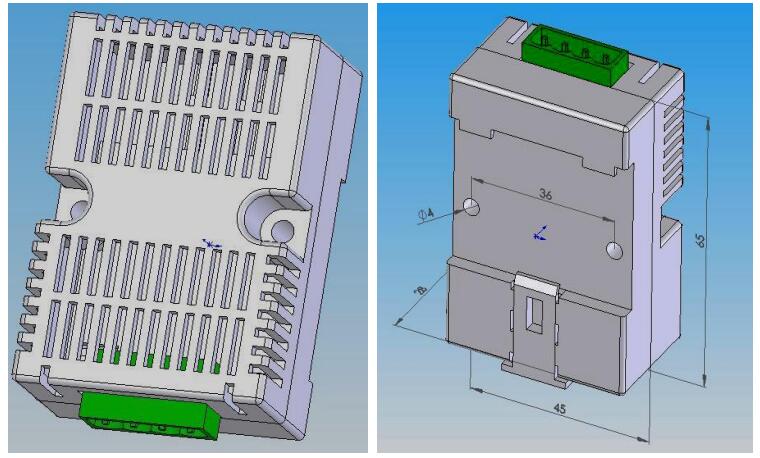

安装示意图二
型号:ATC450-C
传感器尺寸:65*45*28(长*宽*高)
单位:mm

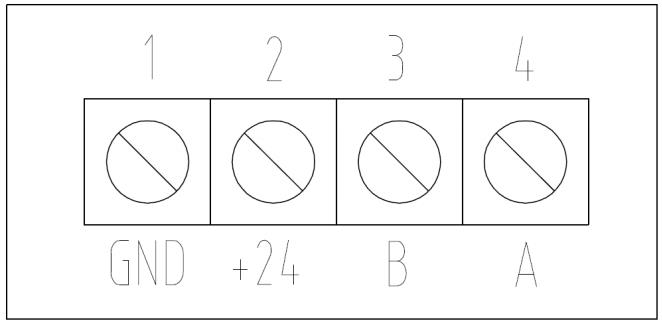

接线图
无线测温收发器ATC400接线端子。1、2号为DC24V电源端子,3、4为RS485接口。
