无线测温集中显示触摸屏

来源:安科瑞电气 查看:2217 日期:2021-04-08 【返回

该设备可以与无线测温收发器搭配使用,实现最多240个无线测温传感器数据,匹配的传感器包括ATE100、ATE200、ATE300B、ATE300、ATE400。无线温度传感器与收发器交换通过无线信号传送,不会影响系统的绝缘性能,使用更安全。装置具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点,解决了高电压状态下的接触式温度监测的安全问题。
  • 产品简介
  • 技术参数
  • 方案配置
  • 安装指导

功能:
该设备可以与无线测温收发器搭配使用,实现最多240个无线测温传感器数据,匹配的传感器包括ATE100、ATE200、ATE300B、ATE300、ATE400。无线温度传感器与收发器交换通过无线信号传送,不会影响系统的绝缘性能,使用更安全。装置具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点,解决了高电压状态下的接触式温度监测的安全问题。

应用范围:
可嵌入式安装在高低压柜内搭配ATE系列传感器使用,接收4个ATC450-C或者1ATC600;带有一路下行RS485接口,一路上行RS485接口,一路上行以太网接口。

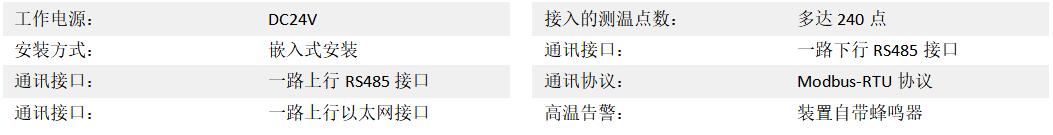

产品参数:




方案一:高低压柜内电气接点无线测温
支持电参量测量功能
可跨5面柜
方案二:高压柜内电气接点无线测温带操显功能
单柜就地显示,单面高压柜建议配置
方案三:高低压柜内电气接点无线测温
集中就地显示/就地无显示

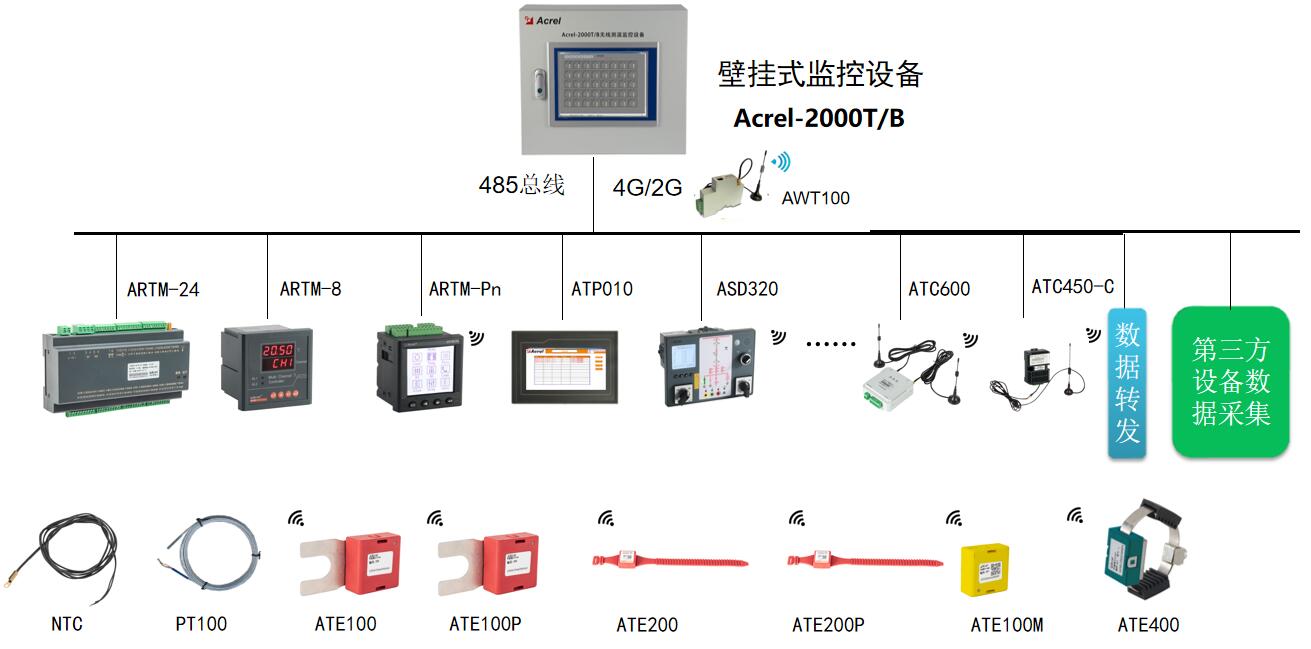

方案四:就地壁挂式集中显示方案
可实现远距离中继
方案五:就地壁挂式集中显示方案
方案六:无线测温系统
可带手机APP

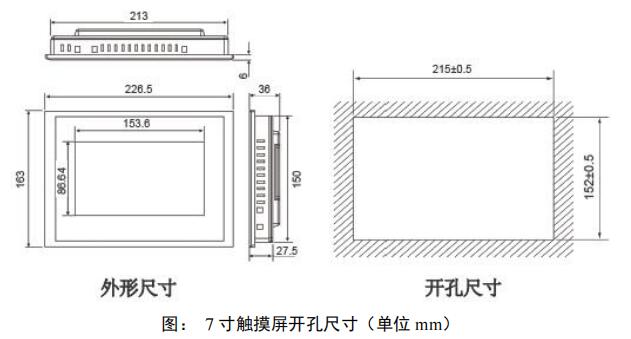

安装示意图
型号:ATP007(7寸触摸屏)
传感器尺寸:如图
单位:mm

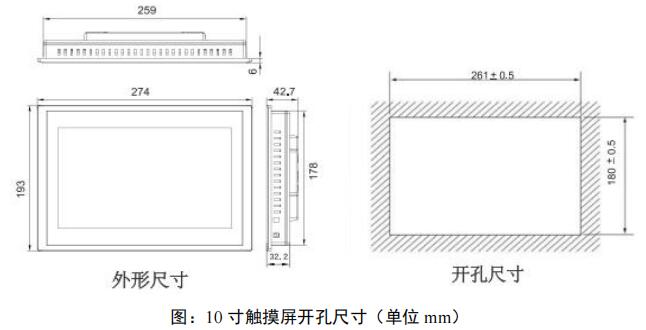

安装示意图
型号:ATP010(10寸触摸屏)
传感器尺寸:如图
单位:mm

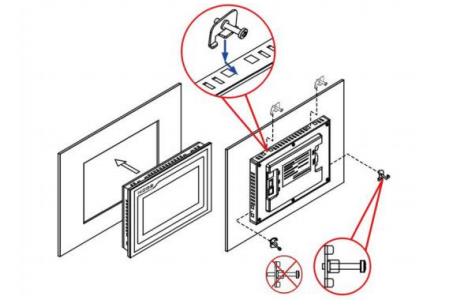

安装方法

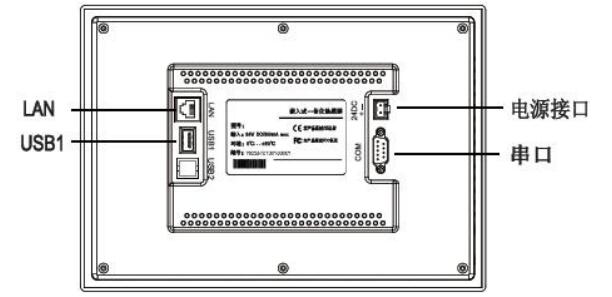

背部段子图
