无线测温集中显示器

来源:安科瑞电气 查看:697 日期:2021-04-08 【返回

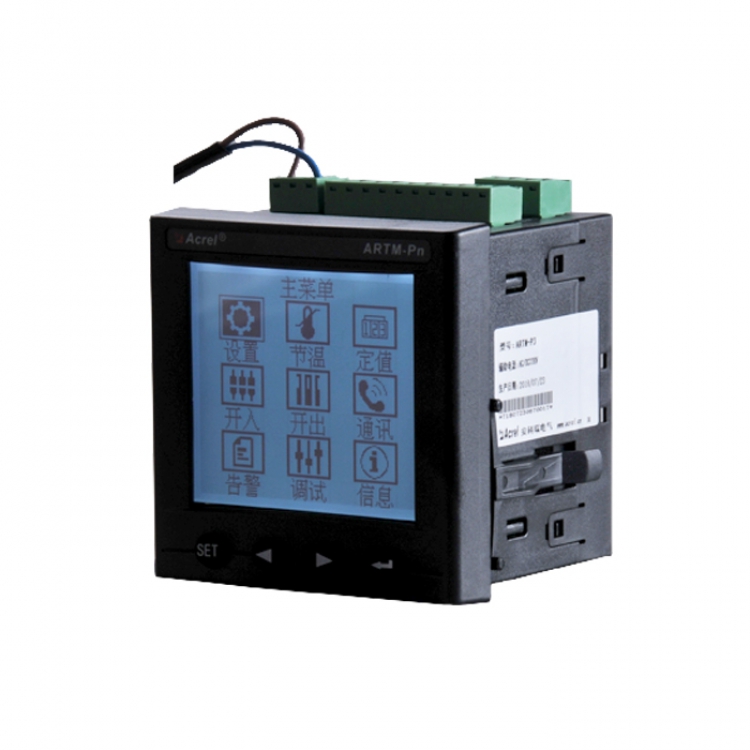

ARTM-Pn无线测温采集装置根据《NB/T42086-2016无线测温装置技术要求》开发,可用于3~35kV户内开关柜,包括中置柜、手车柜、固定柜、环网柜等多种开关柜,也可用于0.4kV低压柜,包括固定柜,抽屉柜等。无线温度传感器可安装于柜内发热点上,利用无线数据传输技术,可实时把监测数据发送出去,通过ARTM-Pn无线测温采集装置就地显示温度,也可以通过装置的RS485接口互联组网实现远程智能监控。
  • 产品简介
  • 技术参数
  • 方案配置
  • 安装指导

功能:
ARTM-Pn无线测温采集装置根据《NB/T42086-2016无线测温装置技术要求》开发,可用于3~35kV户内开关柜,包括中置柜、手车柜、固定柜、环网柜等多种开关柜,也可用于0.4kV低压柜,包括固定柜,抽屉柜等。无线温度传感器可安装于柜内发热点上,利用无线数据传输技术,可实时把监测数据发送出去,通过ARTM-Pn无线测温采集装置就地显示温度,也可以通过装置的RS485接口互联组网实现远程智能监控。
应用场合:
接收最多60个ATE100/200/300/400

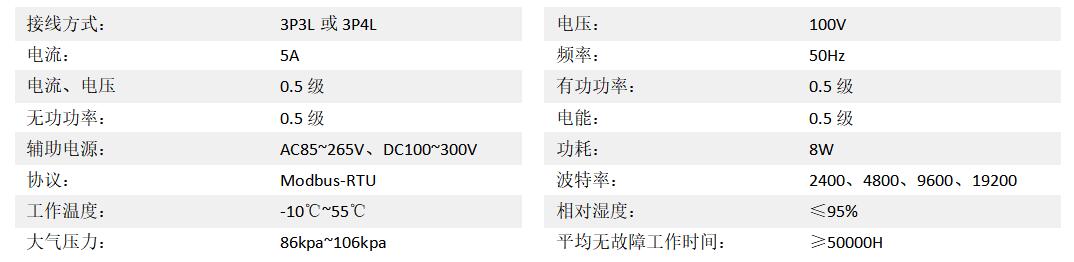

产品参数:



方案一:高低压柜内电气接点无线测温
支持电参量测量功能
可跨5面柜
方案二:高压柜内电气接点无线测温带操显功能
单柜就地显示,单面高压柜建议配置
方案三:高低压柜内电气接点无线测温
集中就地显示/就地无显示
方案四:就地壁挂式集中显示方案
可实现远距离中继
方案五:就地壁挂式集中显示方案

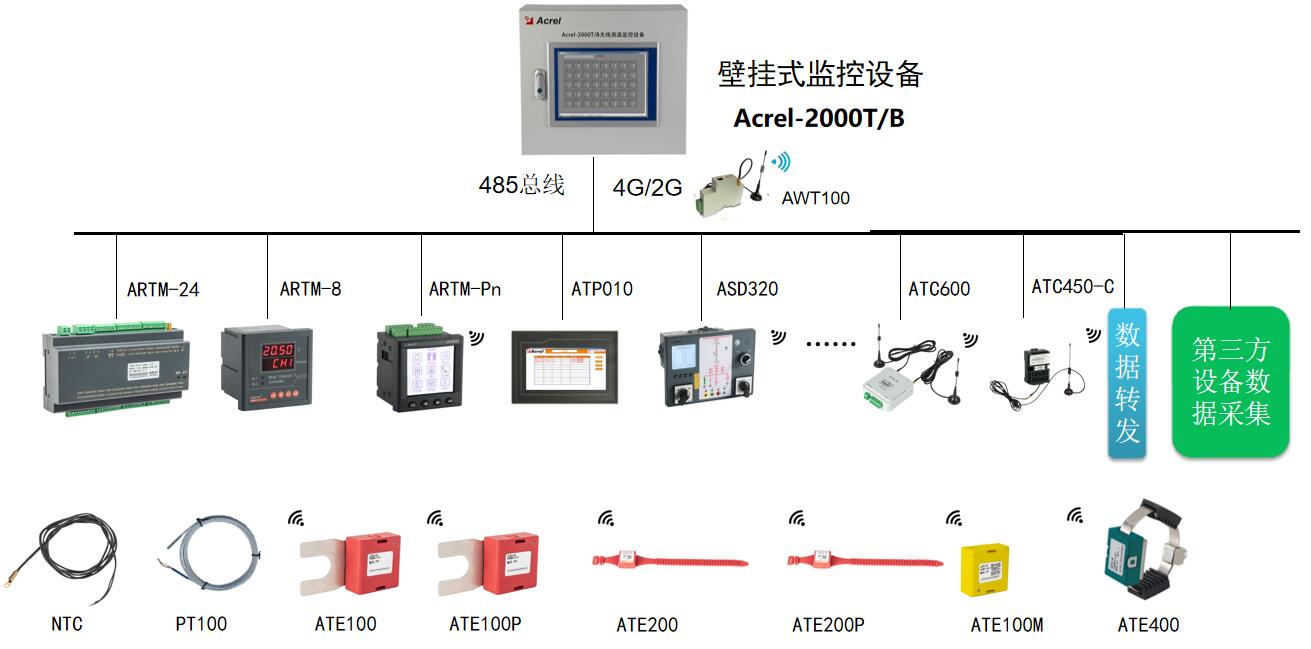

方案六:无线测温系统
可带手机APP

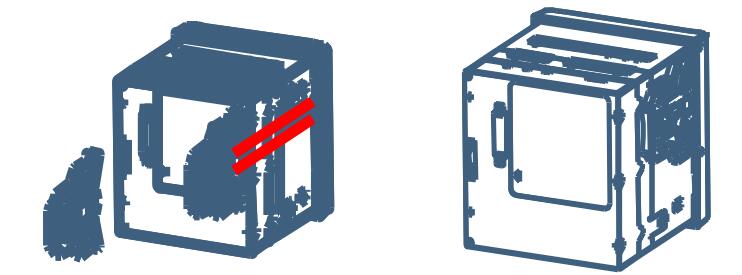

安装示意图
ARTM-Pn无线测温采集装置采用面板嵌入式安装,先柜体盘面上制作规定尺寸的正方形槽孔,装置取下支架后嵌入槽孔,再将支架推入卡槽锁紧即可。

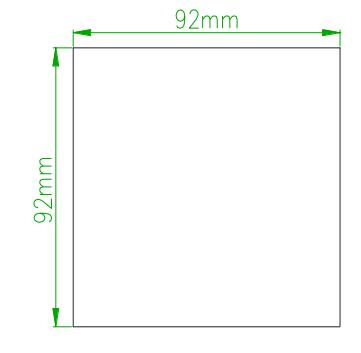

开孔尺寸
92*92
单位:mm

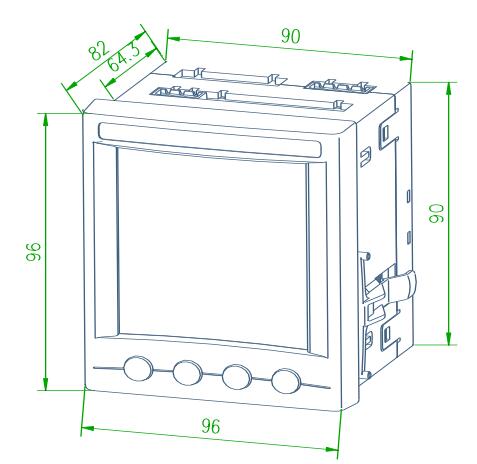

尺寸明细
单位:mm
